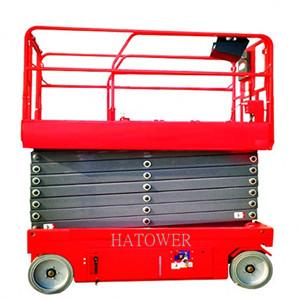

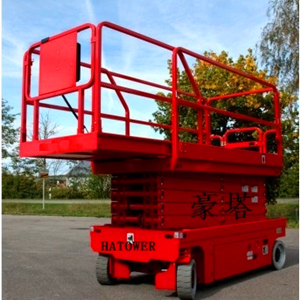

自行走剪叉高空作业车

工作高度: 8/10/12/14m平台高度: 6/8/10/12m额定载重 : 300/450kg整机重量: 2000/2500kg产品名称: 电动剪叉式高空作业平台
详细参数

规格型号

HT-8XE

HT-10XE

HT-12XE

HT-14XE

工作高度

8m

10m

12m

13.8m

平台高度

6m

8m

10m

11.8m

额定载荷

380kg

450kg

320kg

320kg

延伸平台

110kg

110kg

100kg

100kg

机器高度

2.21m

2.34m

2.47m

2.59m

机器宽度

0.81m

1.15m

1.15m

1.15m

机器长度

2.48m

2.48m

2.48m

2.48m

平台尺寸

2.27x0.81m

2.27x1.12m

2.27x1.12m

2.27x1.12m

护栏高度

1.1m

1.1m

1.1m

1.1m

延伸长度

0.9m

0.9m

0.9m

0.9m

允许风速

12.5m/s

12.5m/s

12.5m/s

12.5m/s

轴      距

1.87m

1.87m

1.87m

1.87m

外转半径

2.10m

2.20m

2.20m

2.20m

内转半径

0m

0m

0m

0m

离地间隙

10cm

10cm

10cm

10cm

离地间隙

1.9cm

1.9cm

1.9cm

1.9cm

电       源

48v/225AH

48v/225AH

48v /225AH

48v/225AH

工作压力

240Bar

240Bar

240Bar

240Bar

电源电压

24v

24v

24v

24v

轮胎尺寸

381x127mm

381x127mm

381x127mm

381x127mm

爬坡定值

25%

25%

25%

25%

收拢状态

4.5km/h

4.0km/h

4.0km/h

4.0km/h

升起状态

0.8km/h

0.8km/h

0.8km/h

0.8km/h

重       量

1900kg

2220kg

2490kg

2760kg

使用工况:铝合金桅杆式升降机广泛用于工厂、宾馆、维修、安装、机场、影剧院、展览馆,是清洁保养的最佳伴侣。

备       注:本公司可保留对技术参数和图片的修改权,请在下单前确认。

描述展示

部件名称

详细介绍

控制手柄

平台上控制上升、下降、前进、后退、转向、快慢速转换控制机器灵活可靠。

控制系统

电液比例控制系统,操作动作精确

地面控制系统

平台下控制上升、下降;涵盖转换开关

液压自动刹车盘

行动停止即自动刹车

方向油缸

左转右转

手动刹车释放

手动解除刹车,后方可推动

缓冲装置

调节行动停止后刹车灵敏度

插 装 阀

阀组

油    缸

起升构件

液压泵头

对液压油形成一定压力,经滤油器入阀组

滤 油 器

装于油箱内,过滤杂物

手动下降阀

手动紧急下降

故障诊断系统

出现故障时于控制手柄与电路板显示故障原因相应的代码,方便检修

上升限位开关

限定起升的最高高度。

起升行走限位开关

限定起升于一定高度自动转换为慢速行走。

行程开关

当地面不平时,起升于一定高度,活动挡板无法打开,将无法继续上升,同时报警。

水 平 仪

倾斜及过载自动报警(报警灯和警示音) 防止超载的安全保护装置。

充电保护

电池充电状态指示器,防止不正确充电导致充电器损坏。

电源切断开关

电源的开启与闭合。

蜂鸣器与喇叭

报警

电    机

液压驱动

活动挡板

坑洞保护作用

气压弹簧

间接控制两侧活动挡板的收起与打开。

延伸平台

平台水平延伸,增加工作范围及作业能力与解决 L 型场地难题

方向连杆

经方向油缸控制左右轮子转向同步

护    栏

可折叠式围栏缩小了整机体积和高度。

轮    胎

无痕轮胎更加环保

检修支架

设备上设有安全支撑、方便检修

指 示 灯

工作状态中,指示灯一直闪烁,表示正在工作状态。

安全装置

采用油管防爆保护措施,使用更加安心。

倾斜警报

启动上升按钮,升到离地面≤3米位置,如果设备有倾斜状态,会报警并自动停止起升

LED显示器

会显示错误代码,可根据显示的错误代码和说明书里的代码对应。

叉车吊孔

为以便运输设计。
