高空作业车示意图,主要结构及工作原理

桅杆式高空作业平台产品结构

桅柱式高空作业平台  由底盘、升降臂系统、作业平台、液压系统和控制系统五大部分组成。

高空作业平台结构示意图解

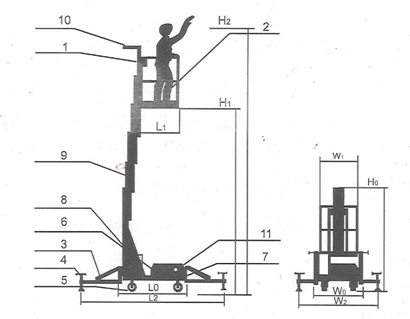

桅杆式高空作业平台结构示意图

1.控制箱  2.护栏   3.扶梯  4.液压系统  5.支撑调节螺杆  6.支撑腿  7.作业平台  8.升降臂组  9.电器控制箱  10.底盘  11.万向轮  12.应急放油开关



桅杆式高空作业平台主要优点:结构轻巧、操作方便、移动灵活、安全可靠等优点,品质上乘。自行走桅柱式高空作业平台,最大工作高度从8m-20。3m自动化程度高,适合仓库、超市等狭窄通道的高空作业环境;移动桅柱式高空作业平台,最大工作高度从 3m-42m,价格经济。广泛用于工厂、酒店、宾馆、餐厅、车站、影剧院、展览馆等场所机场等工况的高空作业环境,铝合金高空作业平台均采用高端品质铝钢材料等制造,配合高品质强化结构。移动方便,操作简单,是理想的高空作业设备。采用航空铝合金材料制,设计轻巧,坚固安全,宽阔平台能负载共两人及工具工作,更有效及安全。

高空作业平台工作原理

由电机驱动油泵,高压油进入阀块P腔,经单向阀1向A腔输出,进入升降油缸,使作业平台缓缓升起。依负荷不同,由溢流阀2调定工作压力,可防止过载或超压。作业平台下降时,通电打开电磁阀4,升降油缸在作业平台载荷的重力下,其液压油缸往A腔进入阀块,因单向阀1反向关闭,液压油只能通过开启的电磁阀4,经可调节流阀3,由O腔排入油箱,这时作业平台缓缓下降。因阀内部采用了压力平衡结构,其闭启动作只受电磁铁控制,所以不会载荷波动而影响升降速度的平稳性。

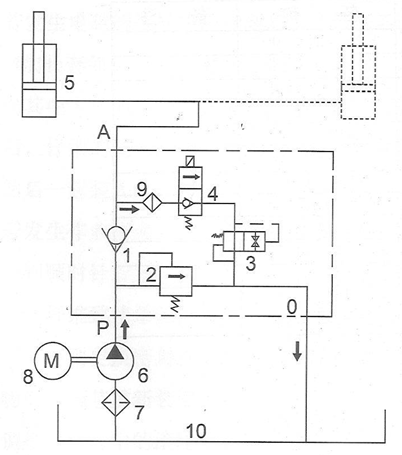

高空作业平台液压系统工作原理示意图

高空作业平台液压系统工作原理示意图



1.单向阀  2.溢流阀  3.节流阀  4.电磁阀  5.油  缸  6.油  泵  7.滤油网  8.电  机  9.滤油网  10.油  箱

电气控制箱有上升和下降各一只按钮,分别起动电机带动油泵上升作业平台和打开电磁单向阀卸荷使作业平台下降。这两只按钮又同时并联安装在作业平台护栏旁的平台控制盒上,可由平台上作业人员独立控制升降。
